倉泵氣力輸送是一個密封壓力容器，物料裝人容器內與壓縮空氣混合經輸料管輸送料至卸料點。根據倉泵的設計原理和結構特點分為不同形式的倉泵，現介紹幾種常用的倉泵形式。

一、渦流式倉泵

它是根據渦旋氣流的原理而設計的，故稱渦流式倉泵。

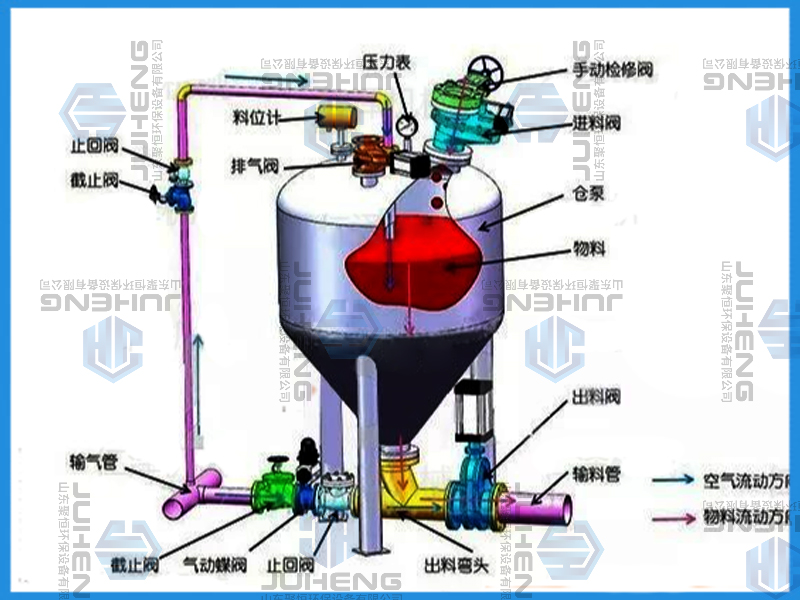

其動作原理如下：物料裝人倉泵后，壓縮空氣經氣道由與倉泵錐體內壁相切的數十個噴嘴高速噴出，形成一股強大的渦旋氣流，帶動物料旋轉并達到很高的混合比進入輸料管，達到高濃度輸送。渦流式倉泵結構，關鍵部件是倉泵錐體部分的噴嘴形式，常采用兩種，一是在倉泵錐體上用銑刀銑孔，保證與內壁相切；二是噴嘴直接擰在錐體內壁上，噴嘴的噴氣方向與水平夾角由上至下遞增，一般為5°-45°。噴嘴的個數為12—48個或更多。倉泵為立式時，在頂部有進料閥(或鐘罩閥)，上部裝有安全閥和排氣閥以及實現裝料自動控制的料位控制計。倉泵的容積超過0.4m時，應設檢修人孔。對輸送粘性物料，在牛角彎管的端部加一渦旋補氣裝置。它的作用是可調節出口處的混合比，且可防止彎管處的粘料。

渦流式倉泵的特點：

1)由于倉泵內渦旋氣流與物料的強烈混合，形成一種高濃度的密相輸送，每噸料空氣耗量較小，經測定每噸料空氣耗量在標準狀態下為：11—13m3(輸送距離為40m時)。

2)可實現長距離復雜的輸送。對鑄造型砂等粘性物料輸送距離可達165m，濕硅砂輸送距離水平500m，提升高度34m以上。

3)物料在管道中低速輸送，對輸料管磨損較小。

4)整個系統包括加料、電子稱量和輸送全過程自動控制，并有手動和自動兩種選擇。渦流式倉泵在我國已形成產品系列
